Resilience Design 家族の安心・安全 アイコン

不測の事態から大切な人と暮らしをまもる

“家族の安心・安全”をデザインする

万が一に備えてこだわる、最高レベルの耐震等級3

住宅性能表示制度で定められた耐震性能における最高等級の「耐震等級3」を取得。
これは、震度6強~7クラスの大地震の揺れに対しても強い耐力を発揮する、 消防署や警察署といった防災施設と同等レベルの耐震性能ということです。

耐震等級3の家のイメージ

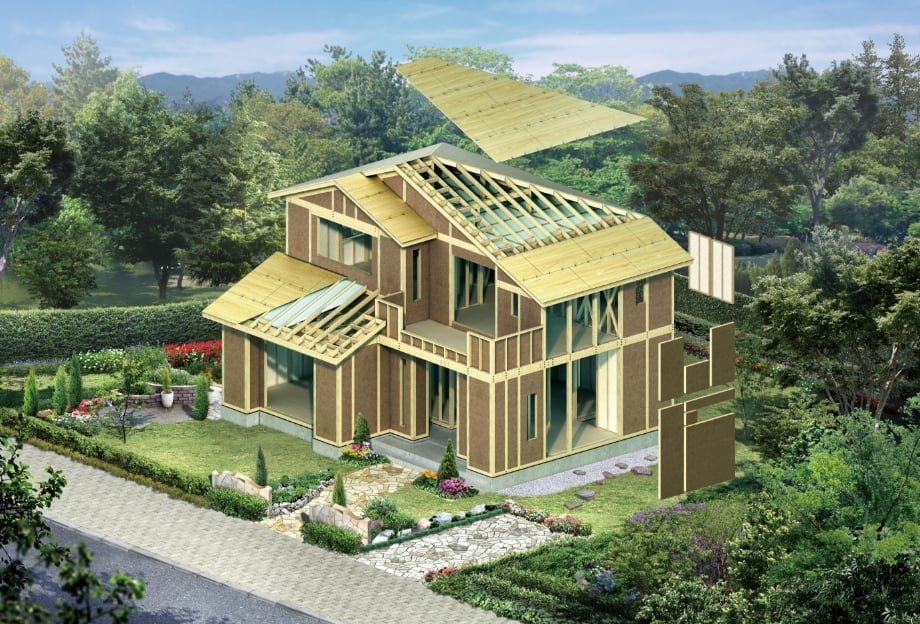

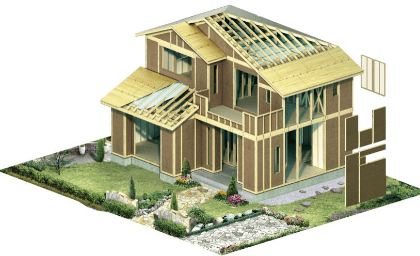

1.EQO-HYBRID構法
EQO-HYBRID構法 イメージ01

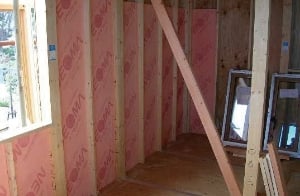

木造軸組工法に枠組壁工法の技術を併合。外周面材には全邸、柱間にEQOパネルを埋め込みます。外周に耐力面材を張っただけの建物よりも耐震性に優れ、地震の力を面構造で分散し変形や破壊に強いのが特徴です。

EQO-HYBRID構法 イメージ02

軸組金物工法+EQOパネル=EQO-HYBRID構法

EQO-HYBRID構法 イメージ03

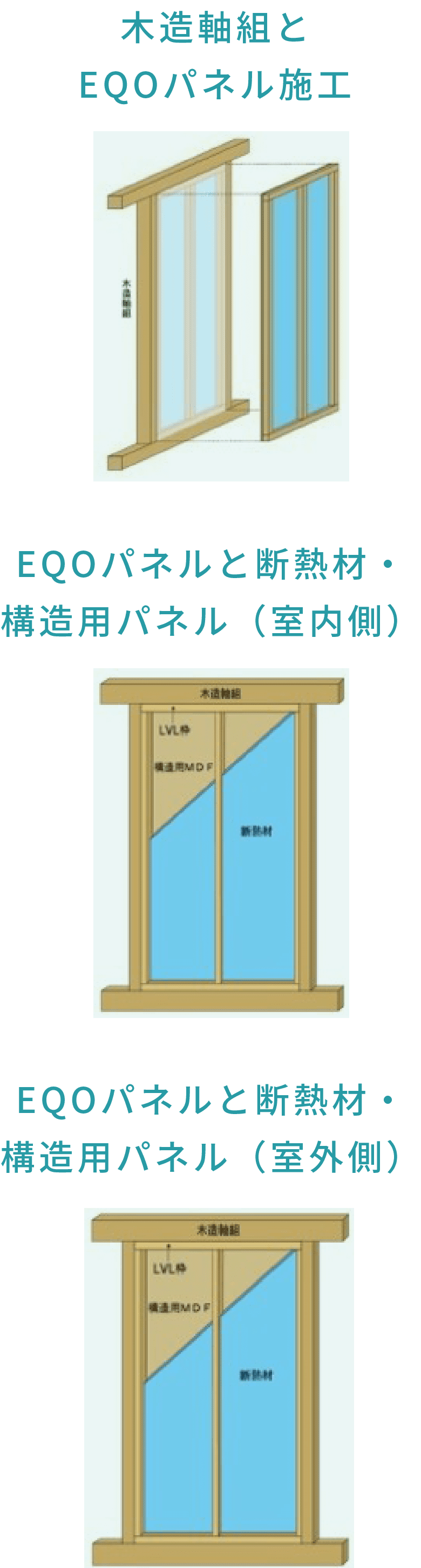

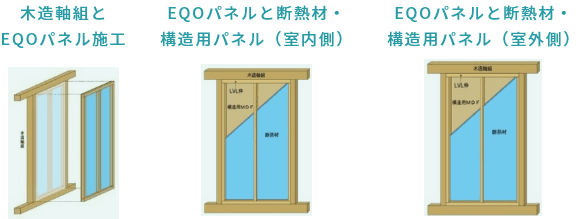

入れ子構造の概念
入れ子構造の概念 イメージ

EQOパネルを軸組みの構造材の中に組み込む事によって、構造用合板を単に構造材の上から釘で留める工法とは比較にならないほど、大きな強度が生まれます。升の中に升を入れたような「入れ子」と同じような構造になり、従来の木造住宅では考えられないような耐震性を確保できるパネル構造となります。

2.理想的な構造材LVL

グランリードの構造体を構成するのは「単板積層材LVL」。内部までしっかりと乾燥させて積層接着することで、バラつきの少ない安定した品質を可能にした理想的な建材が、剛性と耐久性に優れた住まいを支えます。

単板積層材LVL イメージ

JWOOD LVLの製造工程

JWOOD LVLの製造工程 イラスト01

木材を回転させながら、厚さ約4mmのシート状の単板を造り乾燥させる。

JWOOD LVLの製造工程 イラスト02

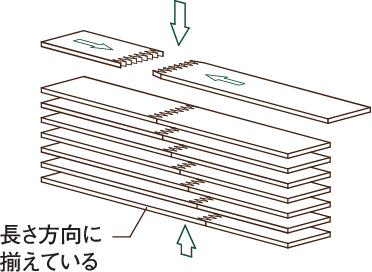

乾燥させた単板を繊維方向に揃えて圧縮接着する。

JWOOD LVLの製造工程 イラスト03

所定の断面にカットし製造品として完成。

JWOOD LVLの場合

JWOOD LVLの場合 イラスト

JWOOD LVLはすべて同じランクの単板を積層するため、断面のどの部分をとっても均一な強度を発揮できるように作られています。

集成材の場合

集成材の場合 イラスト

集成材は断面の内側に比較的弱い挽版(ラミナ)を、断面の外側に性能の高いラミナを配置することが一般的

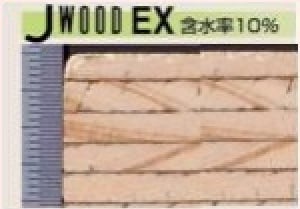

木材の最大の敵は『やせ』です。日本の大気中の平 衡含水率が12~14%の中、一般的な乾燥材は、含水率20%前後です。グランリードで使用しているLVLは8~10%であり「やせる」ことが、ほとんどありません。これにより、外壁のクラック・クロスの切れ・建具の開閉トラブル等が大幅に減少します。

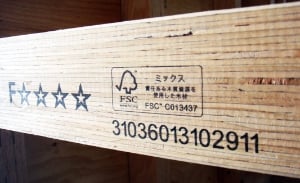

JWOOD EX 含水率10% イメージ

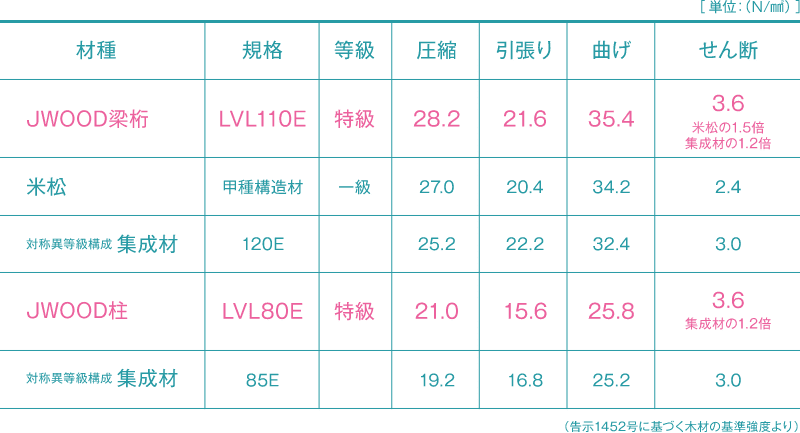

グランリードで使用しているLVLの材料基準強度は、米松や集成材と比べ高い数値を確保しています。

基準強度 イメージ
3.長期間安定な金物工法

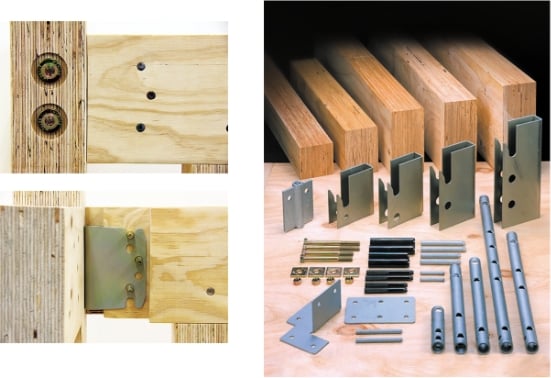

構造体をすべて金物で緊結する「金物工法」を採用。従来の木組で接合する方法に比べ、弱点となる欠損が少なく木材同士をしっかりと緊結でき、長きにわたり安定して丈夫な住まいを維持します。

金物工法

金物工法 イメージ

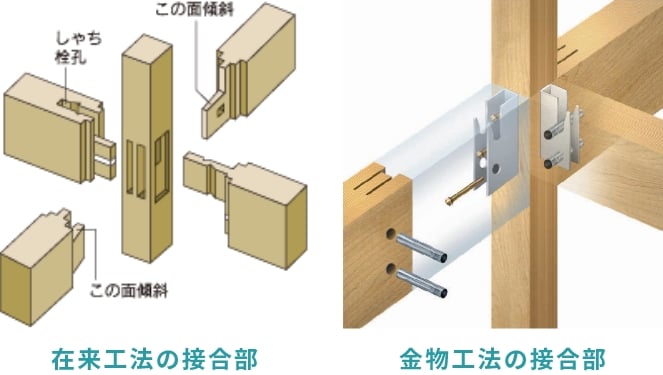

金物接合で、
木材の欠損が大幅削減

金物接合で、木材の欠損が大幅削減 イメージ

普段の暮らしはもちろん、
もしもの時にも役立つ
防災対策

防災対策の家のイメージ
1.スマートエルラインライト

コロナ時代の災害対策 【全棟標準搭載】 停電時電源供給システム 〜自宅を避難所に〜

一般的に、豪雨による洪水や、地震などによる液状化などは、ハザードマップで予測することができます。
しかし、このような自然災害と異なり、停電はどこでいつ起こりえるか予測できません。

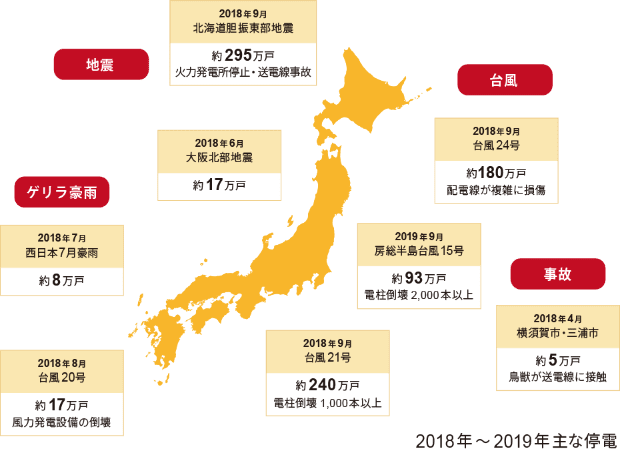

特に、近年では大規模停電が増えています。

2018年~2019年 主な停電 画像

災害時でも電気が使える家こそ、あなたと家族を守る家

停電時に、車のACコンセントから室内に給電でき、ライフライン復旧までの約5日間の電気を確保できる「停電時電源供給システム」。
年々増加する自然災害に備え、被災後でも自宅で過ごせる安心で、ご家族を守ります。

停電時

電源供給システムがある場合家族みんなが安心して過ごせます

電源供給システムがある場合 室内のイメージ

普通の住宅の場合不安が大きく、二次災害の危険性も

  • 家中の照明が暗く、真っ暗な中で不安に。
  • 冷蔵庫が使えないので食品がムダになる。
  • Wi-Fi接続や携帯電話などの充電ができない。

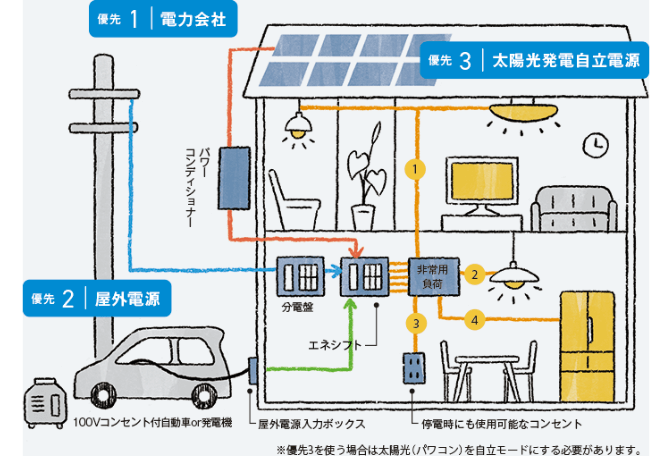

停電に強い、3つの電気の流れ

停電に強い、3つの電気の流れ イメージ

手動でのスイッチ操作なしで、平常時(電力会社からの給電)と災害時(屋外電源からの給電)の電源切替ができます。 太陽光発電も停電時に使用できます。 100Vコンセント付き自動車の車種にもよりますが、例えば、プリウス45L搭載車であれば、約5日間の使用が可能です。

停電しない5系統への回路設計

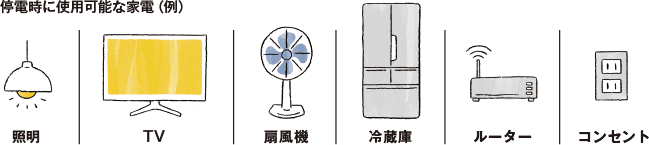

停電時に使用可能な家電(例) 照明、TV、扇風機、冷蔵庫、ルーター、コンセント

冷蔵庫/LDK 照明/情報系(テレビ用コンセント・非常用コンセント・ルーター電源)/1階照明/1階廊下照明・トイレ照明・洗面室照明/2階照明(階段照明・2階廊下照明・主寝室照明・主寝室コンセント)

2.強風・台風対策

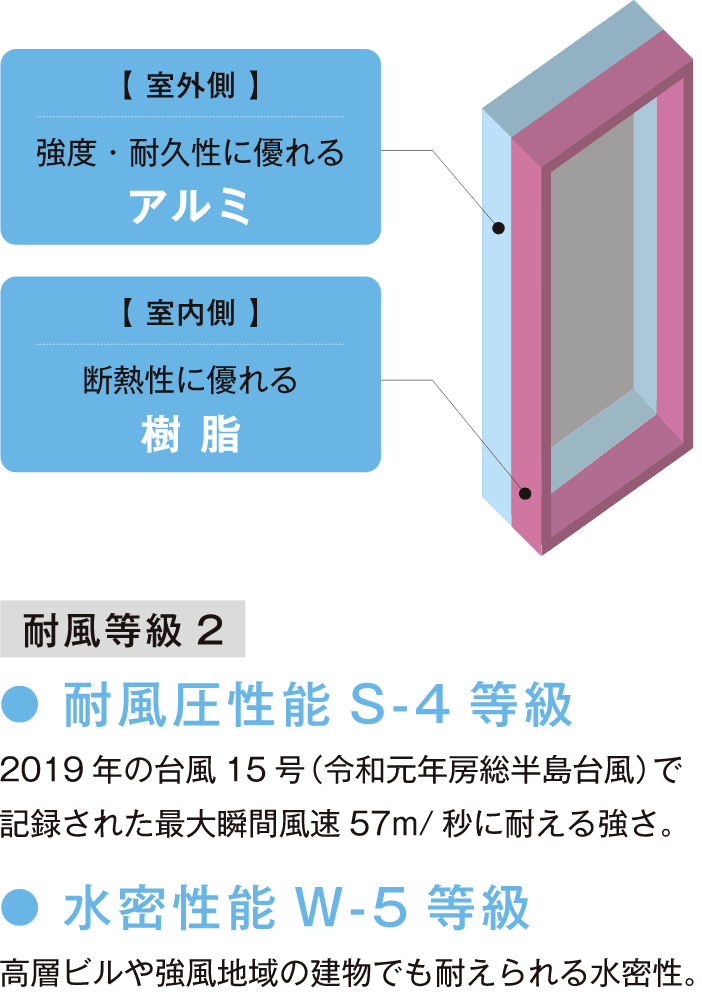

風の被害を受けやすい開口部は国内最高水準の強度を確保

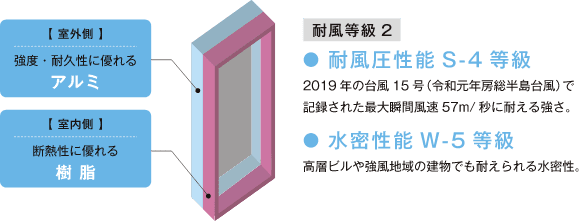

国内最高水準の耐風圧性能と水密性能の両方を実現した、アルミ×樹脂のハイブリッド窓を採用。ガラスとガラスの間に特殊中間膜を挟み込むことで、万一飛来物が当たっても貫通しにくく、割れても破片が飛散しにくいようにしています。

耐風等級2 耐風圧性能S-4等級 水密性能W-5等級 室外側・強度、耐久性に優れるアルミ 室内側・断熱性に優れる樹脂
